Trong các hoạt động vận chuyển và thi công, xe tải gắn cẩu được sử dụng phổ biến nhờ khả năng kết hợp giữa chuyên chở và nâng hạ hàng hóa. Đối với những loại máy móc, vật tư hoặc thiết bị cần bốc xếp tại công trường, cấu hình này giúp chủ động hơn trong quá trình vận chuyển và giao nhận.

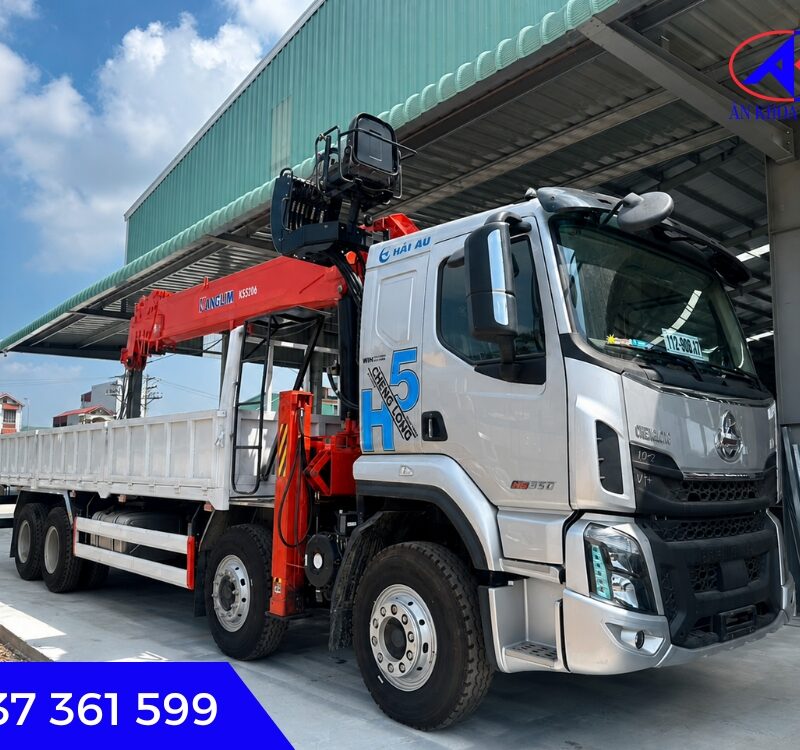

Xe Chenglong H5 4 chân gắn cẩu Kanglim 15 tấn tại Ân Khoa Auto được hoàn thiện trên nền chassis Chenglong H5 8×4, kết hợp cẩu Kanglim KS5206 6 khúc và thùng lửng dài 8,2 m. Đây là cấu hình phù hợp cho nhu cầu vận chuyển hàng hóa, máy móc và thiết bị công trình có yêu cầu nâng hạ trong quá trình sử dụng.
Tổng quan về xe Chenglong H5 4 chân gắn cẩu Kanglim 15 tấn
Chenglong H5 4 chân sử dụng cấu hình 8×4, kết hợp thùng lửng và cẩu Kanglim phía sau cabin. Cách bố trí này giúp xe đảm nhiệm đồng thời việc vận chuyển và nâng hạ, phù hợp với các công việc cần bốc xếp hàng hóa ngay tại điểm giao nhận.
Tải trọng cho phép chở sau khi lắp cẩu là 8.200 kg, tổng trọng lượng 30.000 kg. Cẩu Kanglim KS5206 được trang bị cần 6 đốt, sức nâng lớn nhất 15.000 kg tại tầm 3 m và tầm với tối đa 25,3 m. Đây là cấu hình phù hợp cho những công việc nâng hạ máy móc, vật tư và thiết bị tại công trường.
Đánh giá thiết kế nội ngoại thất Chenglong H5

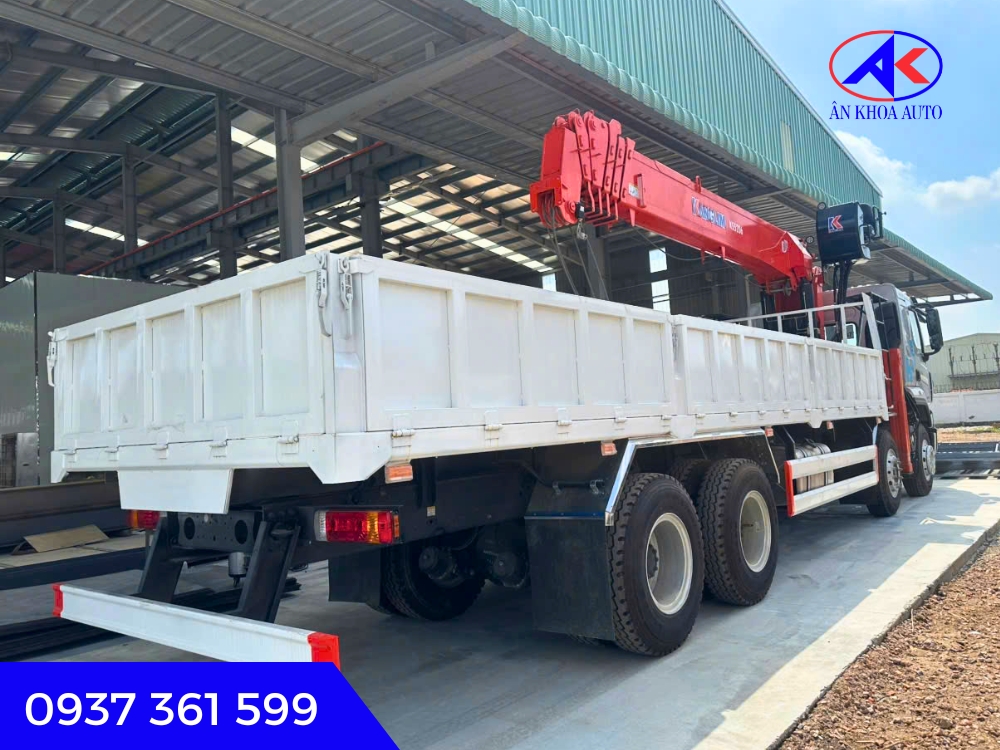

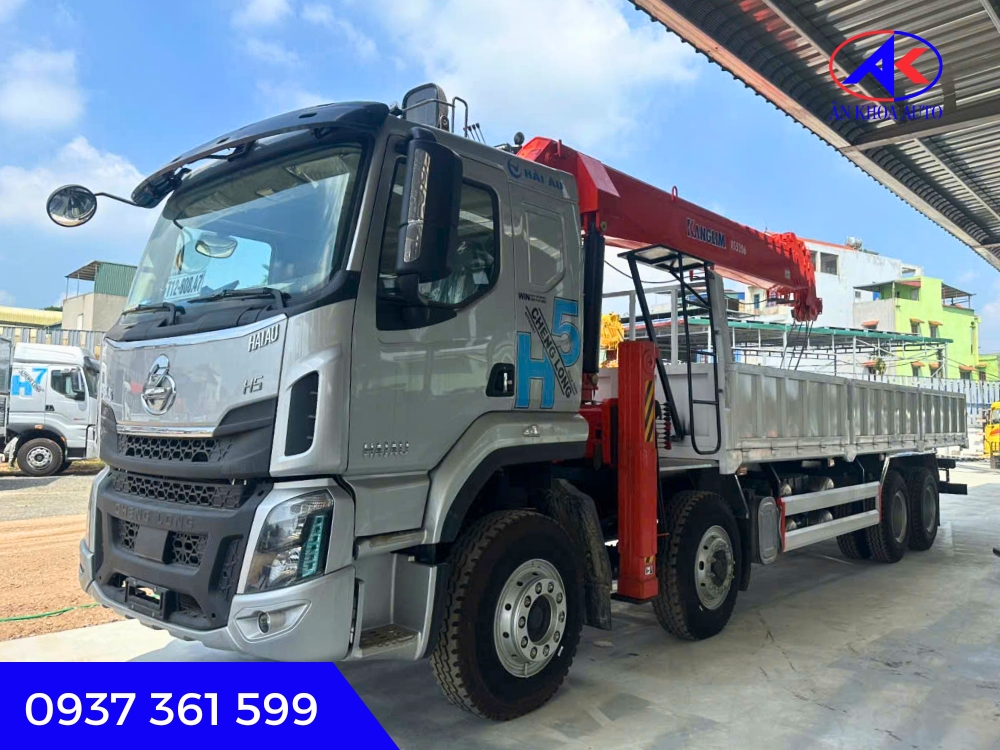

Ngoại thất Chenglong H5: Chenglong H5 sở hữu thiết kế cabin chắc chắn, phù hợp với đặc tính của dòng xe tải 4 chân. Cabin được treo lò xo toàn phần kiểu lật và sử dụng cơ cấu nâng hạ thủy lực. Phía sau cabin là cụm cẩu Kanglim cùng hệ thống chân chống và các thiết bị thủy lực. Thùng lửng được bố trí phía sau, tạo thành cấu hình hoàn chỉnh cho nhu cầu vận chuyển kết hợp nâng hạ. Thiết kế tổng thể của xe tập trung vào tính thực dụng, phù hợp với môi trường vận hành trong lĩnh vực vận tải, xây dựng và thi công.

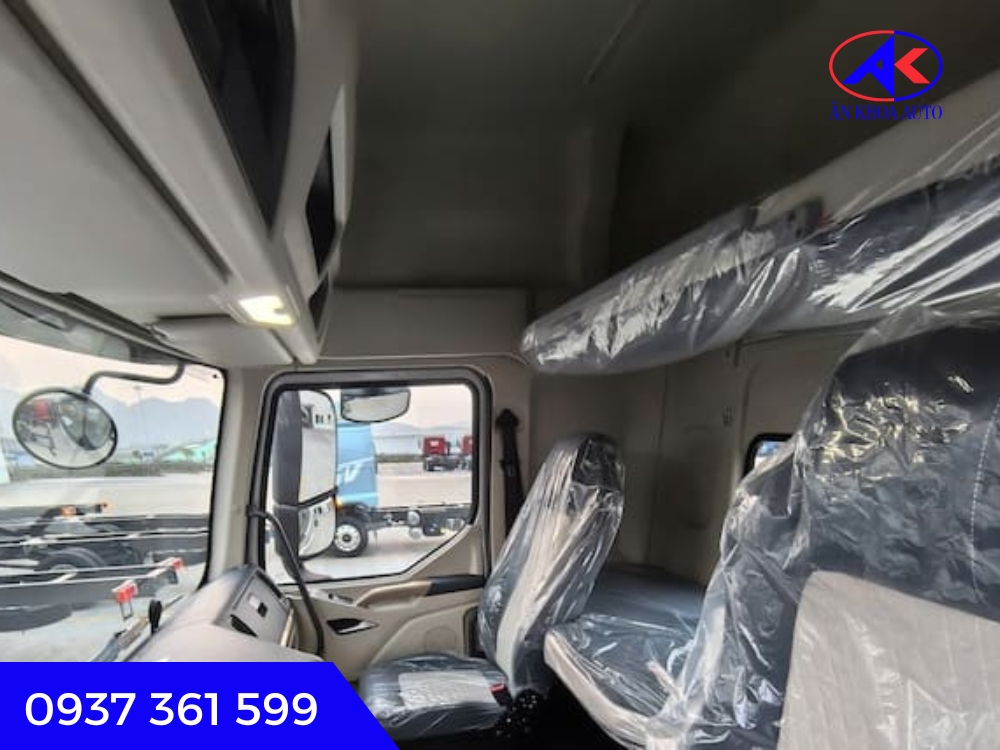

Nội thất cabin: Cabin Chenglong H5 được thiết kế phục vụ nhu cầu vận hành đường dài và làm việc tại công trường. Cấu hình này cho phép 2 người, sử dụng ghế hơi, mang đến sự thuận tiện hơn cho người lái trong quá trình sử dụng. Các trang bị nội thất cụ thể nên được đối chiếu theo xe thực tế khi bàn giao để đảm bảo thông tin sản phẩm.
Động cơ Yuchai 350HP trên Chenglong H5: Xe Chenglong H5 4 chân sử dụng động cơ Yuchai YC6L350-50, loại diesel 4 kỳ, 6 xi lanh thẳng hàng có turbo tăng áp. Động cơ có dung tích xi lanh 8.424 cm³, công suất lớn nhất 257 kW tại 2.200 vòng/phút và sử dụng hệ thống phun nhiên liệu điện tử. Động cơ đáp ứng tiêu chuẩn khí thải EURO 5. Xe sử dụng hộp số cơ khí, hệ thống treo nhíp đa lá kết hợp giảm chấn thủy lực. Hệ thống lái dạng trục vít – ê cu bi, cơ khí có trợ lực thủy lực.
Quy cách đóng thùng xe Chenglong H5 4 chân

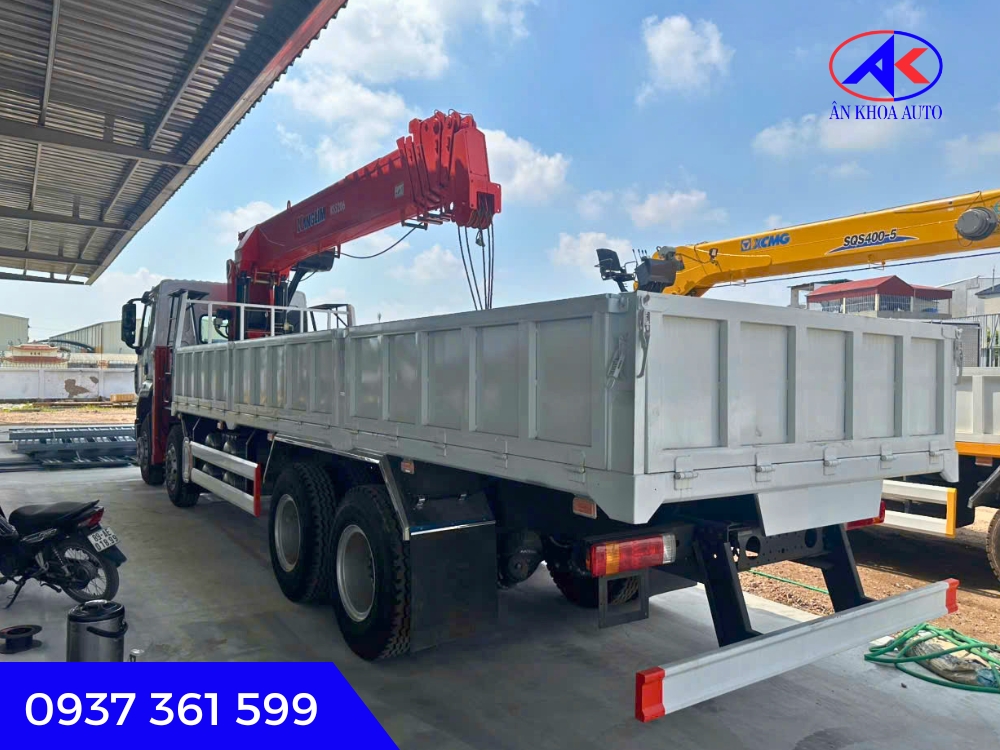

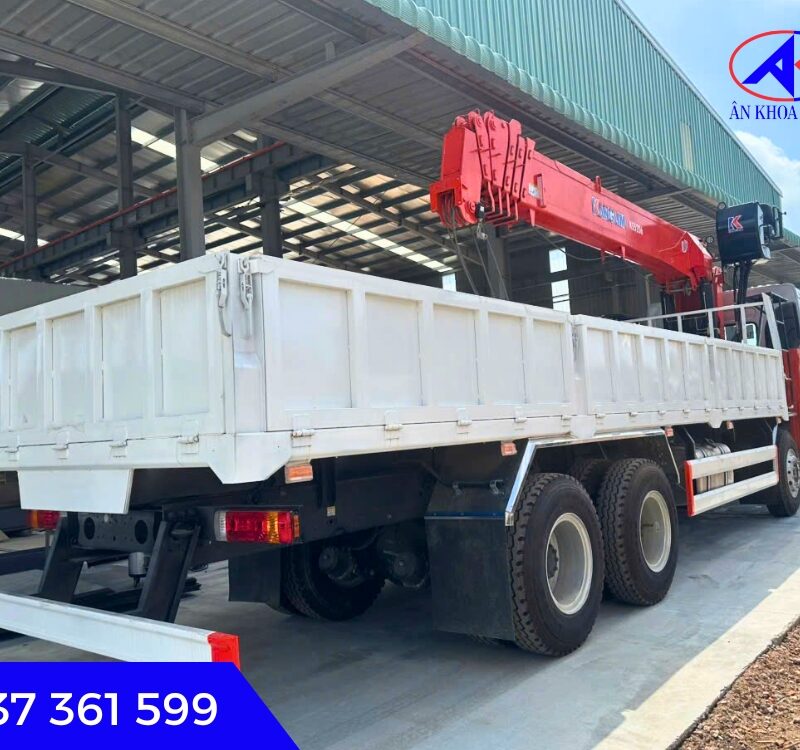

Thùng lửng được sản xuất tại Việt Nam năm 2026, với kích thước lọt lòng 8.200 x 2.360 x 650 mm. Kết cấu thùng được gia cường phù hợp với cấu hình xe tải gắn cẩu.
| Hạng mục | Quy cách |
| Kích thước lọt thùng | 8.200 x 2.360 x 650 mm |
| Sàn thùng | Đà dọc thép hình chịu lực C180; đà ngang thép hình C100; sàn thép tấm nhám lá me dày 3,2 mm; ốp dọc sàn thép chấn hình dày 5,0 mm |
| Gia cường sát xi chính | Thép cường lực chuyên dụng Atos dày 12 mm, ôm trọn sát xi chính và phụ bên ngoài, dài 6 m tới cánh palăng trục 3 |
| Gia cường sát xi phụ | Thép C180 dày 8 mm lồng vào nhau, chạy suốt |
| Bửng thùng | Khung xương thép hộp 80 x 40 x 1,4 mm; bản lề tay khóa bằng thép mạ; ốp vách trong tôn dày 1,5 mm; chia 7 phần |
| Mặt trước thùng | Khung xương thép hộp 80 x 40 x 1,4 mm; ốp vách trong tôn gân dày 1,5 mm |
| Trụ trước / sau / giữa | Thép chấn U120 x 50 x 4 mm |
| Cản hông và cản sau | Tối thiểu 2 cây dọc/mỗi bên bằng thép hộp 60 x 30 x 1,4 mm |
| Vè sau | Inox 430 dày 1,5 mm chấn hình |
| Lót đà dọc thùng | Cao su dày 20 mm |
Cẩu Kanglim KS5206 15 tấn 6 khúc

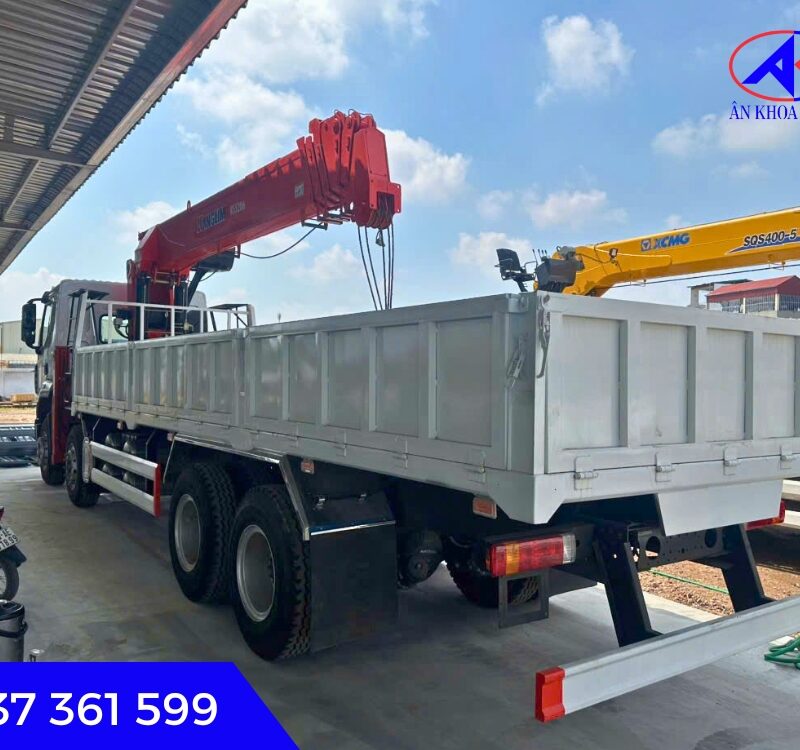

Cẩu Kanglim KS5206 là cấu hình cẩu thủy lực được lắp trên xe Chenglong H5. Cần cẩu sử dụng cơ cấu lục giác 6 đốt, góc quay 360° và hệ thống chân chống chữ H điều khiển bằng thủy lực. Sức nâng lớn nhất đạt 15.000 kg tại tầm 3,0 m. Ở tầm với lớn nhất 25,3 m, sức nâng đạt 1.100 kg. Chiều cao nâng móc lớn nhất 28,3 m, trong khi chiều cao làm việc lớn nhất đạt 29,2 m.
| Hạng mục | Thông số |
| Model | KS5206 |
| Sức nâng lớn nhất / tầm với nhỏ nhất | 15.000 kg / 3,0 m |
| Sức nâng nhỏ nhất / tầm với lớn nhất | 1.100 kg / 25,3 m |
| Bán kính làm việc lớn nhất | 25,3 m |
| Chiều cao nâng móc lớn nhất | 28,3 m |
| Chiều cao làm việc lớn nhất | 29,2 m |
| Chiều dài cần nhỏ nhất – lớn nhất | 6,3 – 25,5 m |
| Tốc độ ra cần | 19,2 / 49 m/giây |
| Góc quay | 360° |
| Tốc độ quay cần trục | 2,0 vòng/phút |
| Tốc độ nâng móc | 14 m/phút với 4 đường cáp |
| Cơ cấu cần | Lục giác / 6 đốt |
| Cáp | Ø14 mm x 100 m |
| Chân chống trước | Chữ H, độ rộng 6,3 m |
| Chân chống sau | Chữ H, độ rộng 4,8 m |
| Lưu lượng bơm thủy lực chính | 82 + 82 lít/phút |
| Thùng dầu thủy lực | 200 lít |
| Két làm mát dầu thủy lực | Có |
Thông số kỹ thuật xe Chenglong H5 4 chân
| Hạng mục | Thông số |
| Model xe cơ sở | LZ1310M5FBT |
| Model sau gắn cẩu | LZ1310M5FBT/VHC-TLCG26-KL15T |
| Năm sản xuất | 2026 |
| Công thức bánh xe | 8×4 |
| Trọng lượng toàn bộ | 30.000 kg |
| Tải trọng cho phép chở | 8.200 kg |
| Số người cho phép chở | 2 người, ghế hơi |
| Nhiên liệu | Diesel |
| Động cơ | Yuchai YC6L350-50 |
| Hộp số | Cơ khí |
| Dung tích xi lanh | 8.424 cm³ |
| Công suất lớn nhất | 257 kW / 2.200 vòng/phút |
| Tiêu chuẩn khí thải | EURO 5 |
| Hệ thống cung cấp nhiên liệu | Phun nhiên liệu điện tử |
| Lốp xe | 11.00R20 – bố thép |
| Số lượng lốp trục I/II/III/IV | 02/02/04/04 |
| Lốp dự phòng | 01 cái |
| Phanh | Tang trống / dẫn động khí nén 2 dòng |
| Cabin | Treo lò xo toàn phần kiểu lật, nâng hạ thủy lực |
| Thùng nhiên liệu | 400 lít |
| Hệ thống treo | Nhíp đa lá, giảm chấn thủy lực |
| Chiều rộng cabin | 2.500 mm |
| Chiều dài cơ sở | 2.100 + 4.600 + 1.350 mm |
| Kích thước bao ngoài xe cơ sở | 11.805 x 2.500 x 3.170 mm |
| Kích thước bao ngoài sau gắn cẩu | 12.190 x 2.500 x 3.980 mm |
| Hệ thống lái | Trục vít – ê cu bi, cơ khí, trợ lực thủy lực |
| Vệt bánh trước/sau | 2.080 / 1.860 mm |
Địa chỉ mua xe Chenglong gắn cẩu uy tín tại TP.HCM
Ân Khoa Auto là đơn vị chuyên cung cấp xe tải, xe chuyên dụng và xe tải gắn cẩu tại TP.HCM, phục vụ khách hàng tại TP.HCM và các tỉnh khu vực miền Nam. Với nhiều dòng xe và cấu hình chuyên dụng, Ân Khoa Auto tư vấn phương án phù hợp theo nhu cầu vận chuyển, tải trọng và mục đích sử dụng thực tế.
Đối với xe Chenglong H5 4 chân gắn cẩu Kanglim 15 tấn, khách hàng được tư vấn về xe cơ sở, cẩu Kanglim, quy cách đóng thùng và hồ sơ kỹ thuật trước khi lựa chọn. Đây là cấu hình phù hợp cho nhu cầu vận chuyển máy móc, vật tư và thiết bị công trình kết hợp nâng hạ.
