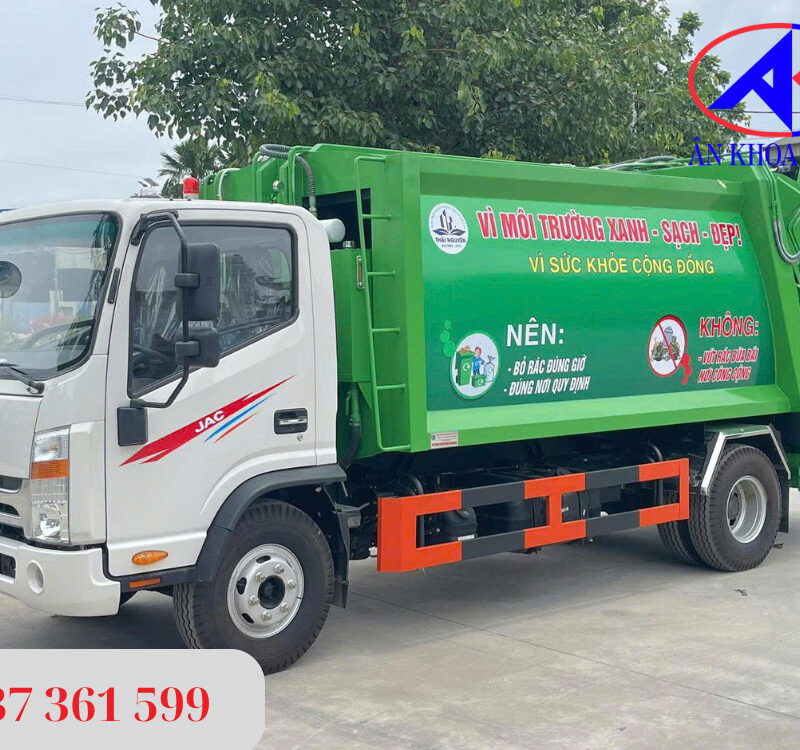

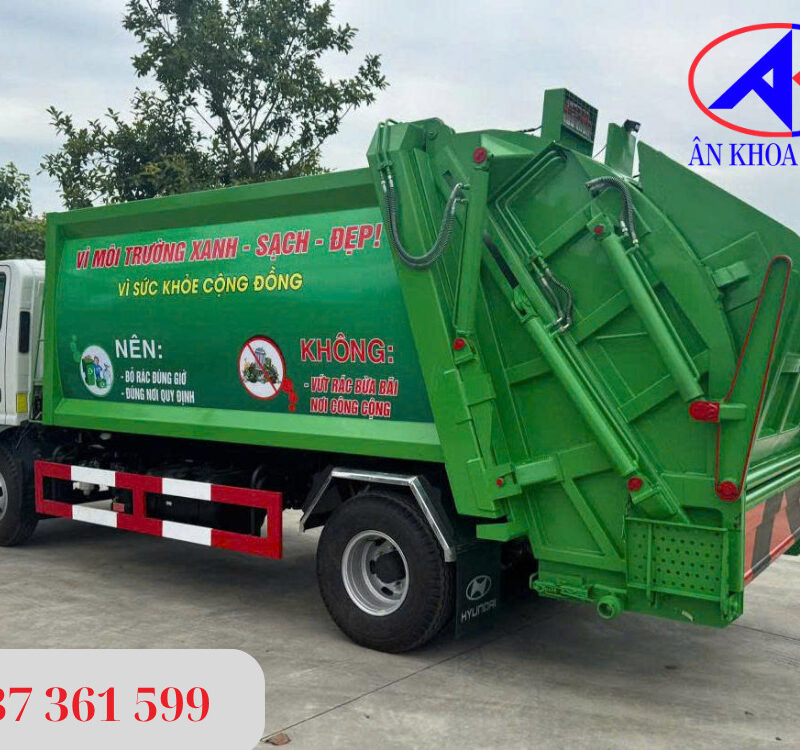

Xe Jac N650 E5 cuốn ép rác 10 khối là dòng xe chuyên dụng thế hệ mới, được thiết kế để phục vụ hiệu quả cho công tác thu gom và vận chuyển rác thải sinh hoạt tại các khu đô thị, khu dân cư và khu công nghiệp. Nổi bật với khả năng vận hành mạnh mẽ, thiết kế hiện đại, hệ thống ép thủy lực tiên tiến cùng động cơ đạt tiêu chuẩn khí thải Euro 5. Xe đóng mới 100% tại Ân Khoa Auto, mọi thông tin xin vui lòng liên hệ 0937 361 599 để biết thêm thông tin chi tiết!
Đôi nét về xe tải Jac N650 E5 cuốn ép rác 10 khối
Jac N650 E5 cuốn ép rác 10 khối là dòng xe tải tầm trung được sản xuất bởi thương hiệu Jac nổi tiếng, chuyên dùng cho mục đích thu gom rác thải. Xe sở hữu kết cấu khung gầm chắc chắn, tải trọng phù hợp, giúp vận hành ổn định trên nhiều địa hình khác nhau, kể cả trong điều kiện đường hẹp hoặc đông dân cư.

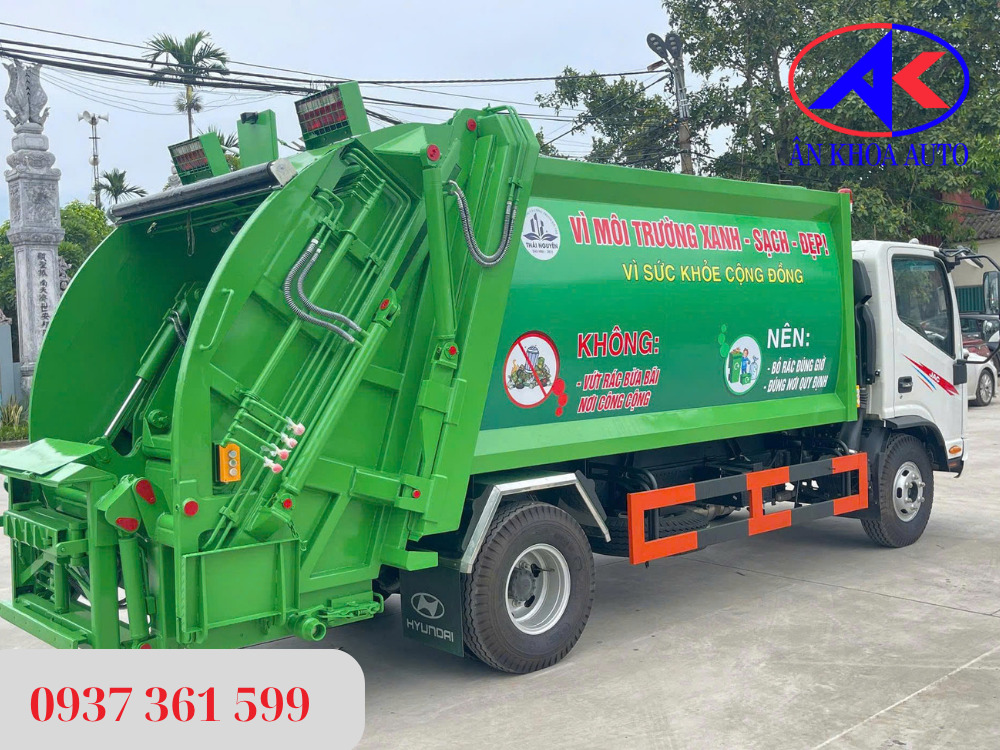

Xe được trang bị thùng cuốn ép rác dung tích 10 khối, sử dụng chất liệu thép cường lực dày dặn, có khả năng chống gỉ sét, chống ăn mòn và chịu lực tốt. Cơ cấu ép thủy lực hiện đại giúp cuốn và ép rác nhanh, gọn, đảm bảo không rơi vãi trong quá trình thu gom và vận chuyển.
Hệ thống thủy lực vận hành mạnh mẽ, dễ điều khiển, giúp xe hoạt động trơn tru và tiết kiệm thời gian. Hệ thống cuốn ép đồng bộ được điều khiển tự động bằng tay hoặc từ xa, mang lại sự thuận tiện tối đa cho người vận hành.
Động cơ xe đạt tiêu chuẩn khí thải Euro 5, không chỉ giúp tiết kiệm nhiên liệu mà còn thân thiện với môi trường. Xe còn được trang bị nhiều tính năng an toàn và hỗ trợ vận hành như phanh khí nén, trợ lực lái, giúp tài xế dễ dàng kiểm soát trong mọi điều kiện làm việc.
Thiết kế nội ngoại thất ở xe cuốn ép rác Jac N650 E5
Xe Jac N650 E5 thùng cuốn ép rác 10 khối được thiết kế tinh tế, hài hòa giữa tính thẩm mỹ và công năng sử dụng. Ngoại thất hiện đại, bền bỉ, trong khi nội thất tiện nghi mang đến sự thoải mái và an toàn cho người lái trong suốt quá trình làm việc.

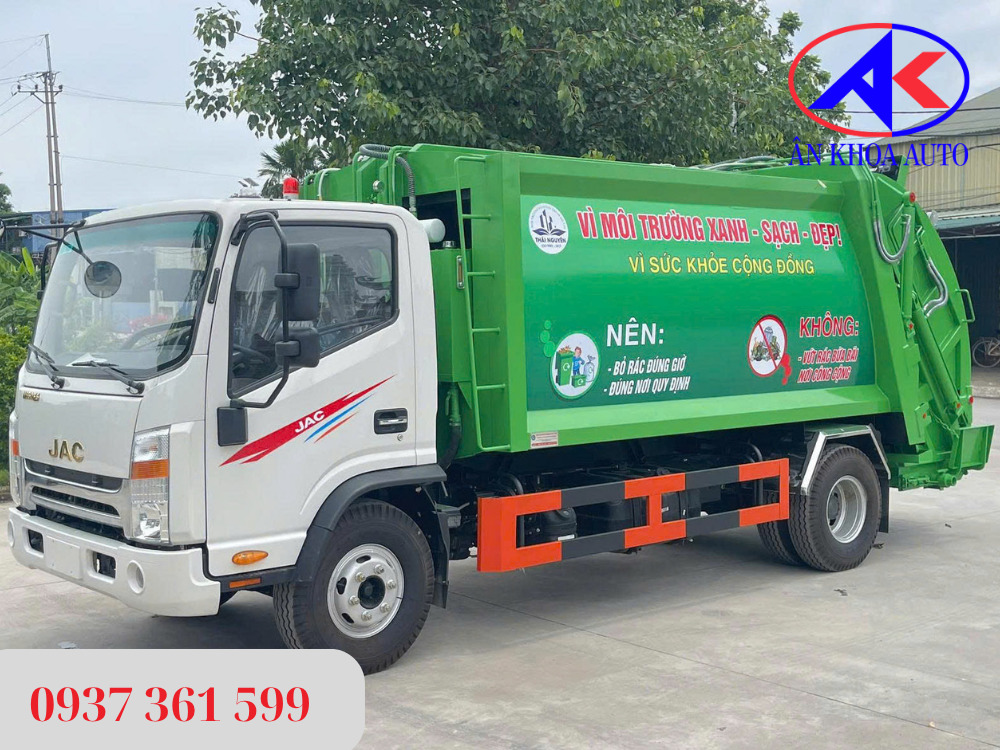

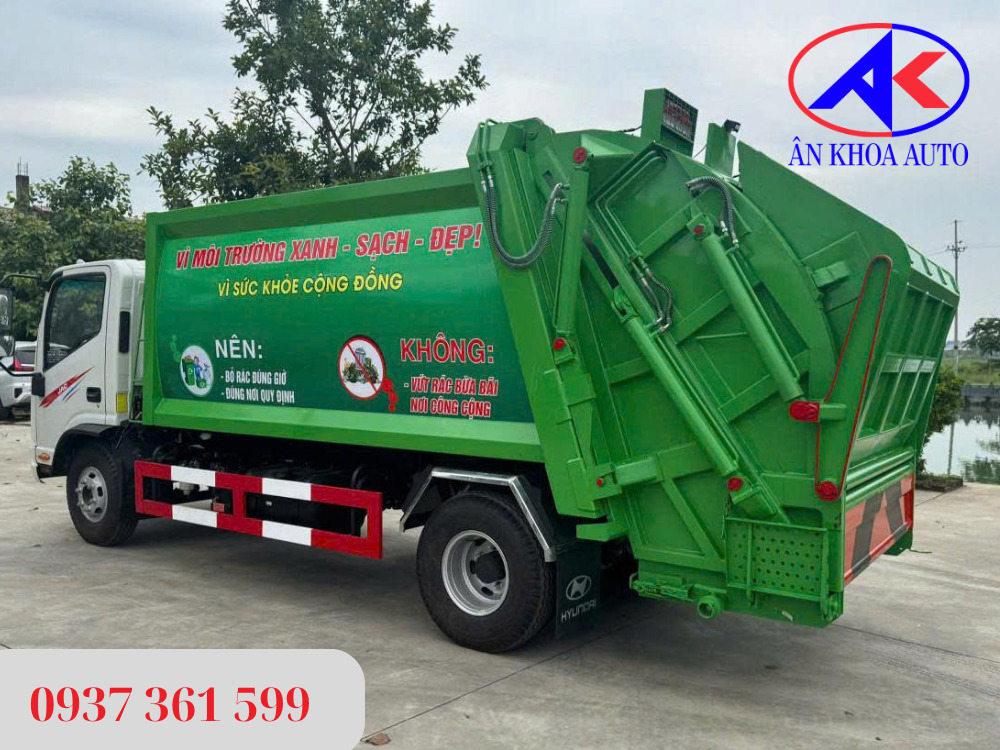

Ngoại thất xe Jac N650 E5 cuốn ép rác 10 khối
Xe Jac N650 E5 cuốn ép rác 10 khối sở hữu kiểu dáng hiện đại, mạnh mẽ, được tối ưu theo phong cách khí động học giúp giảm lực cản gió, tiết kiệm nhiên liệu và nâng cao hiệu quả vận hành. Kích thước tổng thể cân đối giúp xe dễ dàng di chuyển trong các khu vực đô thị đông đúc.
- Thiết kế: Phần đầu xe được thiết kế gọn gàng, kết hợp giữa đường nét bo tròn và góc cạnh, tạo cảm giác cứng cáp và hiện đại. Lưới tản nhiệt lớn giúp làm mát động cơ hiệu quả, đồng thời tăng tính thẩm mỹ cho tổng thể xe.
- Logo: Logo JAC được đặt nổi bật ở giữa mặt ga-lăng, mạ crom sáng bóng, thể hiện sự sang trọng và khẳng định uy tín của thương hiệu xe tải hàng đầu Trung Quốc.
- Cụm đèn xe: Xe được trang bị cụm đèn halogen công suất cao, ánh sáng mạnh và chiếu xa, hỗ trợ di chuyển an toàn trong điều kiện ban đêm hoặc thời tiết xấu. Đèn xi-nhan và đèn sương mù được bố trí hợp lý, giúp tăng tầm nhìn cho người lái.
- Gương chiếu hậu: Gương chiếu hậu bản lớn, điều chỉnh dễ dàng, giúp tài xế quan sát rõ không gian xung quanh. Một số phiên bản được trang bị thêm gương cầu lồi hỗ trợ nhìn điểm mù, đảm bảo an toàn tuyệt đối khi vận hành và lùi xe.
Nội thất xe Jac N650 cuốn ép rác 10 khối
Khoang cabin xe Jac N650 E5 thùng cuốn ép rác 10 khối được thiết kế rộng rãi, hiện đại và tiện nghi, giúp tài xế cảm thấy thoải mái trong suốt quá trình làm việc. Mọi chi tiết trong khoang lái được sắp xếp khoa học, thuận tiện cho việc điều khiển.
- Khoang cabin: Cabin 3 chỗ ngồi, được cách âm tốt, hạn chế tiếng ồn từ bên ngoài. Hệ thống điều hòa 2 chiều làm mát nhanh, đảm bảo không khí thoáng đãng trong mọi điều kiện thời tiết.
- Đồng hồ taplo: Cụm đồng hồ hiển thị dạng điện tử kết hợp analog hiện đại, cung cấp thông tin chi tiết về tốc độ, nhiên liệu, vòng tua máy và các cảnh báo kỹ thuật. Bố cục hiển thị rõ ràng giúp người lái dễ dàng quan sát trong khi vận hành.
- Ghế ngồi: Ghế bọc nỉ cao cấp, êm ái, có thể điều chỉnh theo tư thế ngồi của tài xế. Phần tựa lưng thiết kế ôm sát cơ thể, giúp giảm mệt mỏi khi lái xe trong thời gian dài.
- Tiện ích theo cùng: Xe được trang bị các tiện ích cơ bản như đầu USB, radio, loa giải trí, hộc chứa đồ rộng rãi và cổng sạc 12V. Những trang bị này mang lại trải nghiệm tiện lợi, đáp ứng nhu cầu sinh hoạt và làm việc của tài xế trong mọi hành trình.
Review thông số kỹ thuật xe Jac N650 E5 cuốn ép rác 10 khối
Chi tiết về thông số kỹ thuật xe tải Jac N650 E5 cuốn ép rác 10 khối như sau:
| GIỚI THIỆU CHUNG VỀ SẢN PHẨM | ||
| Loại phương tiện |
Ô TÔ CHỞ RÁC ( CUỐN ÉP RÁC )
|
|
| Nước Sản xuất | Việt Nam | |
| Điều Hòa | Có | |
| THÔNG SỐ CHÍNH | ||
| KÍCH THƯỚC | ||
| Kích thước bao ngoài |
6950 x 2300 x 2850 (mm)
|
|
| Công thức bánh xe | 4 x 2 | |
| Chiều dài cơ sở | 3855 mm | |
| KHỐI LƯỢNG | ||
| Khối lượng bản thân | 6555 Kg | |
| Khối lượng cho phép chở | 4250 Kg | |
| Khối lượng toàn bộ | 11.000 Kg | |
| Số chỗ ngồi |
03 (kể cả người lái)
|
|
| ĐỘNG CƠ | ||
| Model | D30TCIE1 | |
| Loại |
Động cơ Diesel 4 kỳ, 04 xy lanh thẳng hàng .Tăng áp
|
|
| Dung tích xy lanh | 2977 cm3 | |
| Đường kính xi lanh x hành trình piston | 95 x 105 (mm) | |
| Công suất lớn nhất/ tốc độ quay trục khuỷu |
115/3200 (KW/rpm)
|
|
| Mô men xoắn lớn nhất : |
385/2700 ( N.m/r/min)
|
|
| KHUNG XE | ||
| Hộp số |
06 số . 05 số tiến . 01 số lùi
|
|
|
Hộp số chính
|
Kiểu | Cơ khí |
| Tỉ số truyền | – | |
| HỆ THỐNG LÁI |
Trục vít – ê cu bi, trợ lực thuỷ lực
|
|
| HỆ THỐNG PHANH | ||
| Hệ thống phanh chính | Kiểu tang trống | |
| Hệ thống phanh dừng | Kiểu tang trống | |
| CẦU XE | ||
| Cầu trước |
Tiết diện ngang kiểu I
|
|
|
Cầu sau
|
Kiểu |
Cầu thép, tiết diện ngang kiểu hộp
|
| Tỉ số truyền | – | |
| LỐP XE. | 8.25 – 16 | |
| Số bánh |
Trước : Đơn (02) – Sau : Đôi (04)
|
|
| CA BIN |
Kiểu lật, 03 chỗ ngồi, có điều hòa và thiết bị khóa an toàn.
|
|
| TÍNH NĂNG CHUYỂN ĐỘNG | ||
| Tốc độ tối đa | 100 Km/h | |
| Khả năng leo dốc | 30 % | |
| THÔNG SỐ KHÁC | ||
| Dung tích bình nhiên liệu | 150 L | |
| BỘ TRÍCH CÔNG SUẤT (PTO) | Bộ truyền lực PTO | |
| Kiểu truyền động |
Dẫn động bánh răng qua hộp số xe cơ sở
|
|
| Kiểu điều khiển |
Cơ khí, kết hợp với ly hợp đặt trên cabin
|
|
| Thiết bị của bảng điều khiển |
Trang bị tiêu chuẩn của nhà sản xuất xe cơ sở
|
|
| THÙNG CHUYÊN DÙNG ÉP CHỞ RÁC | ||
| Xuất xứ |
Phần chuyên dùng được thiết kế chế tạo tại Công Ty TNHH Kỹ Thuật sản Xuất ô Tô Ân Khoa
|
|
| Hình dáng | Thùng Vuông | |
| Thể tích thùng chứa ép rác | 10 m3 | |
| Vật liệu chính |
Inox 430 – Thép Q345b
|
|
| Vật liệu sàn thùng dưới |
INOX 430 dày 04 mm
|
|
| Vật liệu nóc thùng |
Inox 430 dày 03 mm
|
|
| Vật liệu thành thùng |
Inox 430 dày 03 mm
|
|
| Nguyên lý xả rác |
Đẩy xả rác trực tiếp thông qua xylanh tầng
|
|
| Mặt bàn xả xy lanh tầng |
Inox 430 dày 03 mm
|
|
| Ray trượt bàn xả |
Inox 430 – Dày 06 – 08 mm
|
|
| Nguyên lý cuốn ép |
Cuốn ép trực tiếp thông qua lưỡi cuốn và tấm ép di động
|
|
| Máng chứa rác |
Inox 430 dày 05 mm
|
|
| CƠ CẤU NẠP RÁC | ||
| Thể tích máng ép | 0.5 m3 | |
| Vật liệu thành |
Thép độ dày 04 mm
|
|
| Vật liệu máng cuốn |
Thép độ dày 05 mm
|
|
| Mặt máng cuốn |
Inox 430 dày 04 mm
|
|
| Vật liệu Lưỡi cuốn |
Thép độ dày 04 – 05 mm
|
|
| Mặt lưỡi cuốn |
Inox 430 dày 04 mm
|
|
| Vật liệu khung xương đinh hình |
Thép Q345b dày 06 – 08 mm
|
|
| Kiểu cơ cấu ép rác |
Dùng xi lanh thủy lực 2 đầu điều khiển bằng cơ cấu van phân phối
|
|
| Thời gian 1 chu kỳ cuốn ép | 15 – 18 s | |
| THÙNG CHỨA NƯỚC RÁC | ||
| Dung tích thùng chứa | 300 Lít | |
| Vật liệu |
Inox 201 dày 02 – 03 mm
|
|
| Vị trí |
– Dưới máng ép rác có van xả nước và cửa dọn rác
– Có bậc đứng và tay vịn cho công nhân thi công |
|
| HÌNH THỨC NẠP CUỐN ÉP RÁC | ||
| Cơ cấu nạp rác : | #ERROR! | |
| Kiểu vận hành |
Dung xi lanh thủy lực
|
|
| Góc lật thùng thu gom | 125 – 140 ( độ ) | |
| Tải trọng càng gắp chịu tối đa | 500 Kg | |
| Thời gian nạp thùng | < 18 giây | |
| BƠM THỦY LỰC | ||
| Kiểu loại | Bơm Bánh Răng | |
| Nhãn hiệu | OMFB – FOX | |
| Xuất xứ | Ý | |
| Lưu lượng bơm | 55 cc/ vòng / Phút | |
| Áp suất làm việc : Min – Max |
(120 – 280) Kg/cm2
|
|
| VAN PHÂN PHỐI | ||
| Kiểu loại |
– Van 02 tay
– Điều khiển nâng hạ cơ cấu nạp rác và xy lanh 03 tầng |
|
| Lưu lượng tối đa |
(50 – 120 ) lít / phút
|
|
| Áp suất tối đa |
150 – 340 Kg/cm2
|
|
| Xuất xứ | Ý | |
| Model | Galtech hoặc Blb | |
| Nguyên lý làm việc |
Van an toàn chống vỡ ống, van điều chỉnh lưu lượng bàn ép rác, van xả tràn, van một chiều
|
|
| NGĂN KÉO – BỘ CHIA THỦY LỰC | ||
| Kiểu loại |
– Tủy thuộc hệ thống gắp rác
– Loại 03 – 04 tay |
|
| Nhãn hiệu | Galtech hoặc Blb | |
| Xuất xứ | Ý | |
| Lưu lượng | 50 – 70 Lít / phút | |
| Áp suất làm việc : Min – Max | 120 – 280 kg /cm2 | |
| Nguyên lý làm việc |
– Điều khiển vận hành cơ cấu nạp rác
|
|
| XI LANH COMPA ĐẨY XẢ RÁC TRỰC TIẾP | ||
| Kiểu lọai |
– Xy lanh 03 tầng
– Loại xy lanh 02 chiều |
|
| Số lượng | 01 cái | |
| Xuất xứ |
– Nhập khẩu sản xuất gia công tại Việt Nam
|
|
| Áp suất làm việc : Min – Max | 120 – 280 kg/cm2 | |
| Lực đẩy lơn nhất | 10 tấn | |
| HỆ THỐNG XY- LANH THỦY LỰC | ||
| Xy lanh Tầng | 01 chiếc | |
| Xy lanh cuốn rác | 02 chiếc | |
| Xy lanh nâng cơ cấu ép rác | 02 chiếc | |
| Xy lanh máng xúc ( nếu dùng cơ cấu nạp rác máng xúc ) | 02 chiếc | |
| Xy lanh kẹp ( khi dùng cơ cấu kẹp thùng nhựa ) | 01 chiếc | |
| Loại xy lanh | – 02 chiều | |
| Chất lượng – Xuất xứ |
– Nhập khẩu gia công lắp ráp tại ông Ty TNHH Kỹ Thuật sản Xuất ô Tô Ân Khoa
|
|
| THÙNG DẦU THỦY LỰC | ||
| Dung tích thùng dầu | 80 Lít | |
| Vật liệu chế tạo | Thép dày 03 mm | |
| Xuất xứ | Việt Nam | |
| CÁC THIẾT BỊ PHỤ TRỢ THỦY LỰC KHÁC | ||
| Phụ kiện thủy lực đi kèm theo xe |
– Lọc dầu , đồng hồ đo áp suất , nắp dầu , khóa đồng hồ , hệ thống van , thước báo dầu , Jắc – co …
– 01 Đèn quay cảnh bảo làm việc – 01 giá để bình nước – 02 mét tuy ô sơ cua – 02 rơ le dự phòng |
|
| HỆ THỐNG ĐIỀU KHIỂN | ||
| Sơn thùng |
Sơn chống rỉ toàn bộ thùng và phủ ngoài bằng loại sơn, chất lượng cao.
|
|
| PHỤ KIỆN ĐI KÈM | ||
| Xe cơ sở |
01 bánh xe dự phòng; 01 con đội thủy lực và tay quay; 01 dầu đĩa CD và Radio AM/FM; Kính cửa điều khiển , khóa cửa trung tâm; 01 bộ đồ nghề tiêu chuẩn; sách hướng dẫn sử dụng và bảo dưỡng xe; sổ bảo hành.
|
|
| Phụ kiện đi kèm |
Tài liệu hướng dẫn sử dụng, thùng đựng đồ nghề, phiếu bảo hành thùng chuyên dung.
|
|
| LOGO – KẺ CHỮ |
Trên cánh cửa Cabin và hai bên hông thùng xe
( theo yêu cầu của bên mua ) |
|
|
Hệ Thống Thủy Lực
|
Bơm thuỷ lực : Ý | |
|
Van phân phối : Ý
|
||
|
Tuy ô thủy lực : lắp ráp sản xuất trong nước
|
||
|
Các thiết bị TL khác Vỏ, cán, ống nhập khẩu, Lắp ráp, chế tạo tại ông Ty TNHH Kỹ Thuật sản Xuất ô Tô Ân Khoa
|
||
